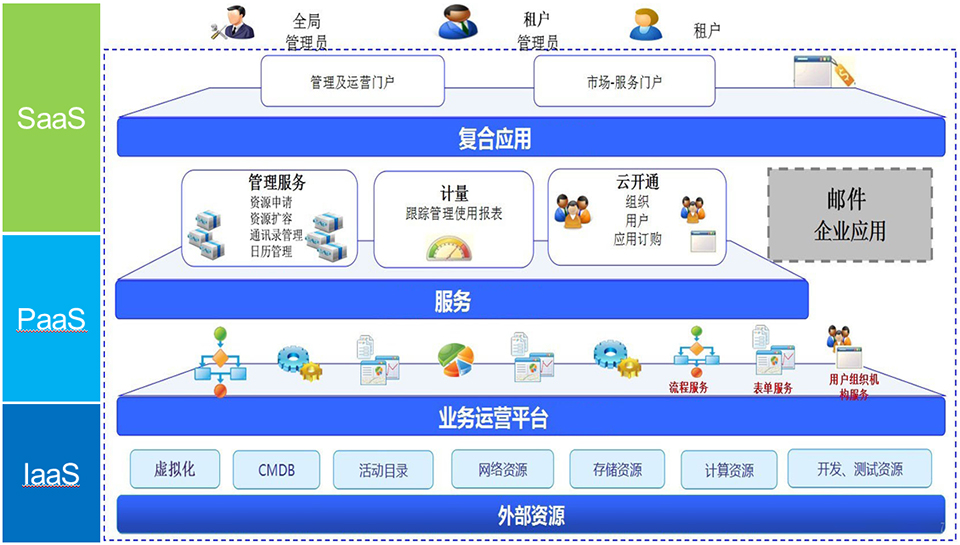

方案介绍 云计算技术架构由SaaS层、PaaS层、IaaS层组成
1、IaaS层在架构中属于基础资源，使用Microsoft Hyper-V作为虚拟化平台； 2、PaaS层基于微软的System Center 和 Exchange以及爱科自助研发的流程平台提供的技术支持； 3、SaaS层主要面向最终客户，是运营成败的关键，要从平台、技术服务、开发规范、开发支撑等多方面来保障使用效果，并提高用户的生产效率。 |

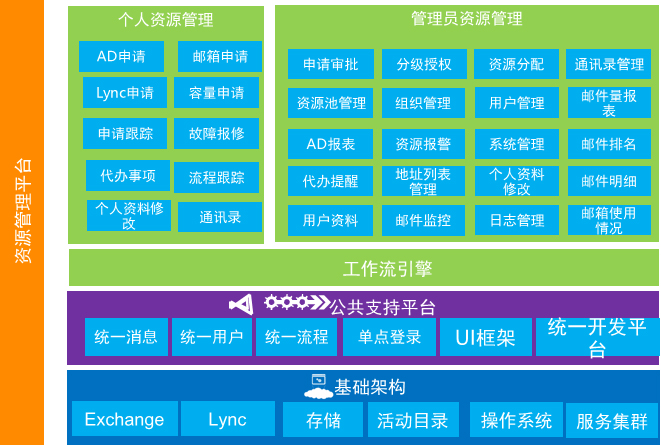

架构设计
|
|
系统特点 一、管理服务 – 为东风集团提供统一的私有云管理服务
1、集团管理员根据不同业务场景按需分配租户资源 2、集团管理员根据不同业务场景按需分配操作权限至租户管理员 3、提供邮箱访问策略、邮件容量、附件容量、通讯录、日历等管理服务 二、供应服务 – 自动化的工作流处理能够有效的提升效率
1、集团管理员根据不同业务场景动态设置租户资源申请和申请流程 三、计量服务 – 对内部的资源的使用情况进行查看
1、它是能够存储由应用程序提供的使用信息。除了保持跟踪应用程序的使用，资源调配模块可以保留自己的活动轨迹。 |
|

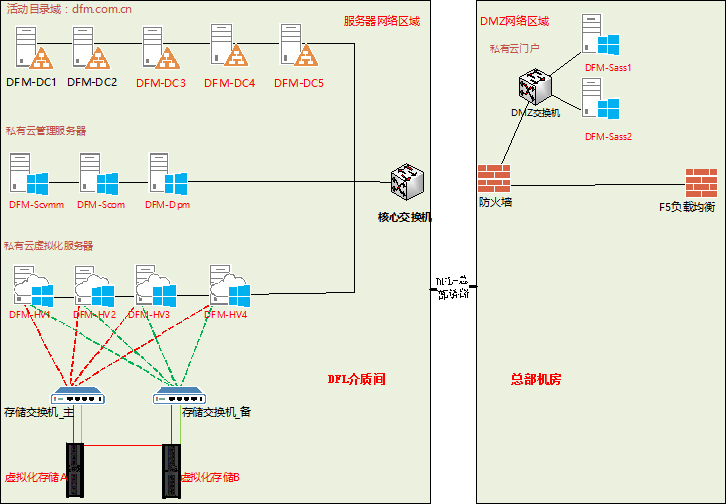

方案概述 私有云基础架构 基础组件：通过微软虚拟化（Hyperv 3.0）
1、部署4台Windows Server 2012 R2 2、通过虚拟化群集构建动态数据中心 管理组件：通过微软System Center 2012 R2
1、部署虚拟化管理服务器 scvmm 2012 R2 2、部署虚拟化监控服务器 Scom 2012 R2 3、部署虚拟化备份服务器 Sdpm 2012 R2 自主服务组件：通过定制开发
1、实现虚拟化服务器动态报表 2、实现虚拟机自动申请流程 3、实现虚拟机资源计费 |
|
|

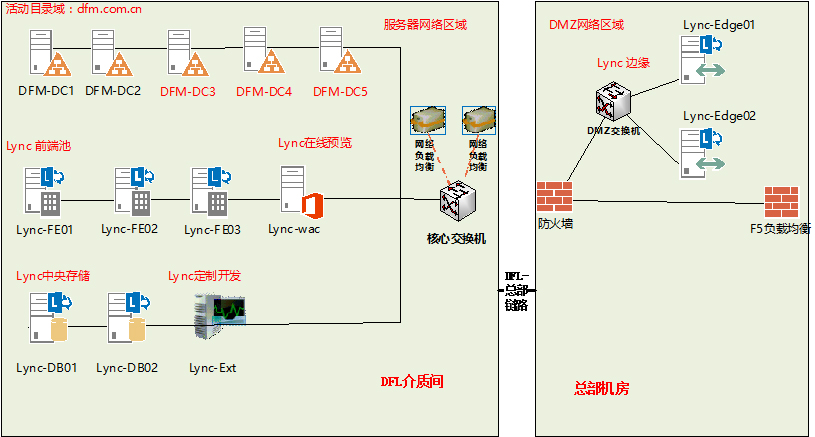

即时通信架构 基础组件：微软Lync Server 2013
1、前端池部署Lync Server 2013 （3台） 2、中央存储管理服务器部署Lync Server 2013 （数据库镜像2台） 3、部署Office Web App Server实现Ppt在线预览（1台） 4、前端池集成Citrix负载均衡 5、Dmz部署Lync Server 2013 边缘服务器（2台） 6、通过F5实现反向代理代理 Lync定制组件
|
|

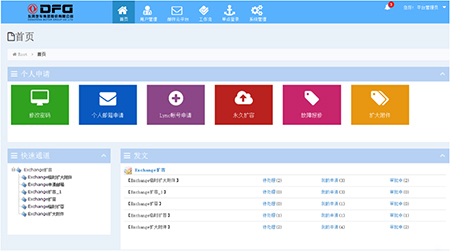

个人门户 一站式申请各种IT资源
1、邮箱空间申请 2、附件空间申请 3、邮箱协议申请 4、日历同步申请 5、通讯录同步申请 6、移动接入申请 查看资源申请情况
1、资源申请记录 2、资源申请进度 |
|
|

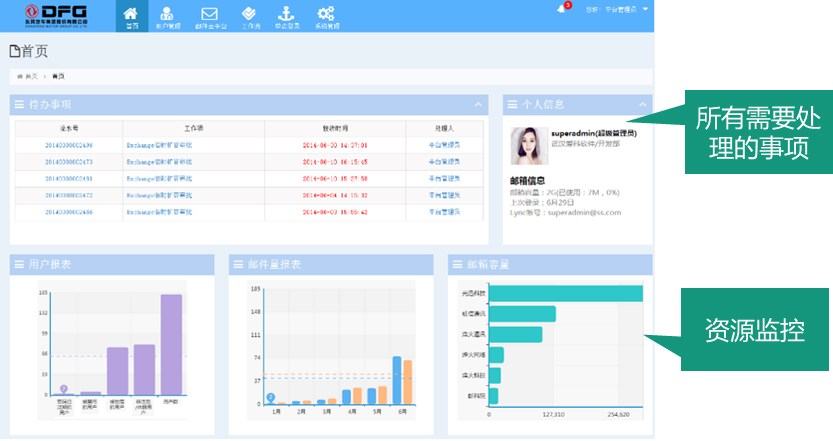

管理门户 系统管理员可查看所有分公司信息及使用情况 分公司管理员可查看本公司信息及资源使用情况等 |

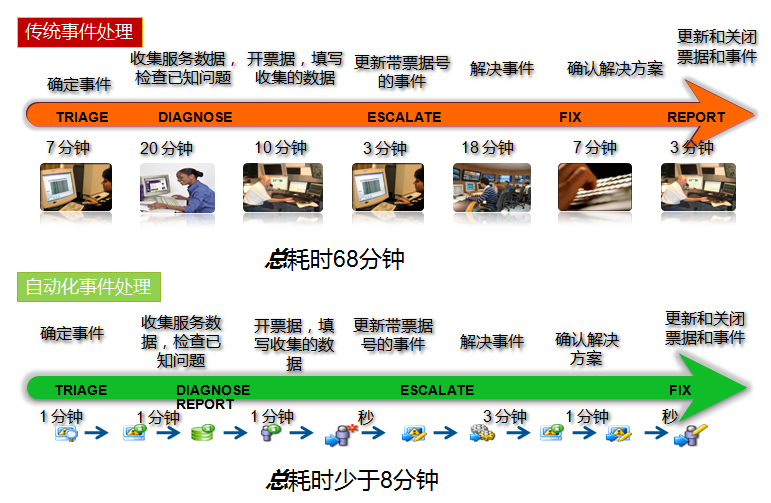

自动化的工作流处理提升效率
